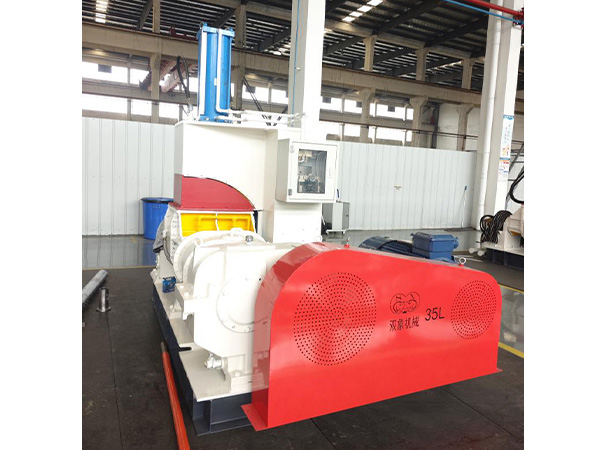

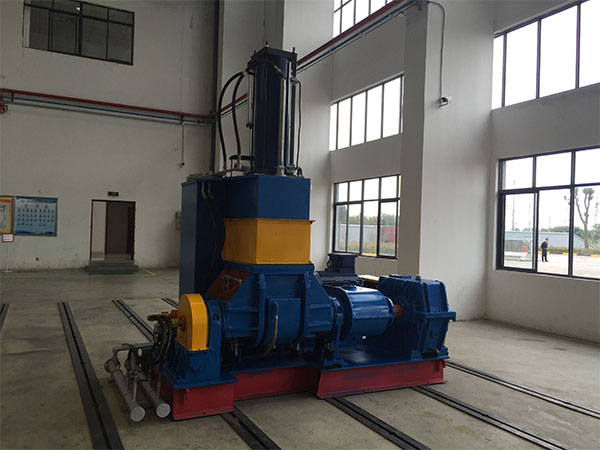

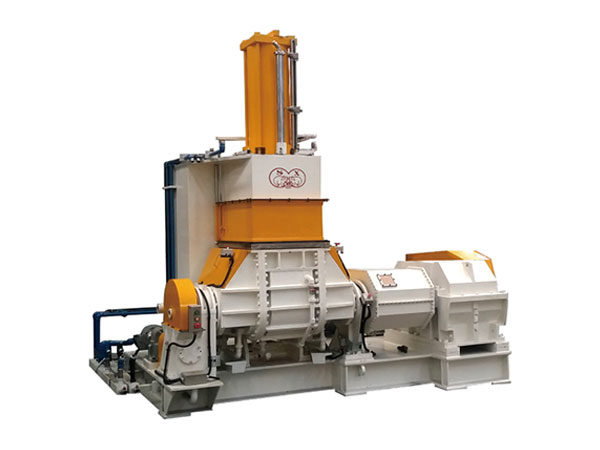

主要用于橡胶或塑料的混炼和塑炼。
1.整机采用通底盘,便于安装及校正。
2.传动采用硬齿面齿轮减速机,传动平稳,噪音小,寿命长。
3.混炼室采用合金钢制作,表面镀硬铬,耐磨美观。
4.转子采用合金刚制作,突棱部分采用硬质合金堆焊,表面镀硬铬工艺,光滑耐磨。转子采用中空结构,可冷却(水)或加热(蒸汽、导热油)。
5.密封结构采用专有技术,具有自润滑性能,密封效果好。
6.控制系统采用PLC,具有完善的信号检测、反馈和安全保护,操作方便。
型号 Model |
XN-3/40 | XN-10/40 | XN-20/40 | XN-35/30 | XN-55/30 | XN-75/30 | XN-110/30 | |
---|---|---|---|---|---|---|---|---|
捏合总容积(L) Total volume of mixing chamber |
8 | 25 | 45 | 75 | 125 | 170 | 250 | |
捏合工作容积(L) Working volume of mixing chamber |
3 | 10 | 20 | 35 | 55 | 75 | 110 | |
转子转速(前/后)(r/min) Speed of rotor (front/rear) |
40/31 | 40/31 | 40/31 | 30/24.5 | 30/24.5 | 30/24.5 | 30/25 | |
压缩空气压力(mpa) Compressed air pressure |
0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | |
冷却水压力(mpa) Cooling water pressure |
0.3-0.4 | 0.3-0.4 | 0.3-0.4 | 0.3-0.4 | 0.3-0.4 | 0.3-0.4 | 0.3-0.4 | |
主电机功率(kw) Main motor power |
7.5 | 22 | 37 | 55 | 75 | 110 | 185 | |
翻转电机功率(kw) Turning motor power |
0.55 | 1.1 | 1.5 | 1.5 | 2.2 | 4 | 4 | |
翻转角度(°) Turning angle |
140 | 140 | 140 | 140 | 140 | 140 | 140 | |
外形尺寸(mm) Overall dimension |
长(L) | 1670 | 2300 | 2360 | 3240 | 3400 | 3860 | 4225 |
宽(W) | 950 | 1350 | 1750 | 2080 | 2300 | 2300 | 1980 | |
高(H) | 1880 | 2120 | 2430 | 2650 | 3100 | 3375 | 3180 | |
重量(T) Weight |
1.2 | 2.3 | 4.5 | 6.5 | 7.5 | 10 | 11 |
